Panduan Service BLOK VERTIKAL

..

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?

Komponen utama rangkaian ini adalah :

1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

Cara Kerja Rangkaian Vertikal :

Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti , karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Didalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Untuk melihat secara utuh gambar rangkaian blok monitor KLIK DISINI

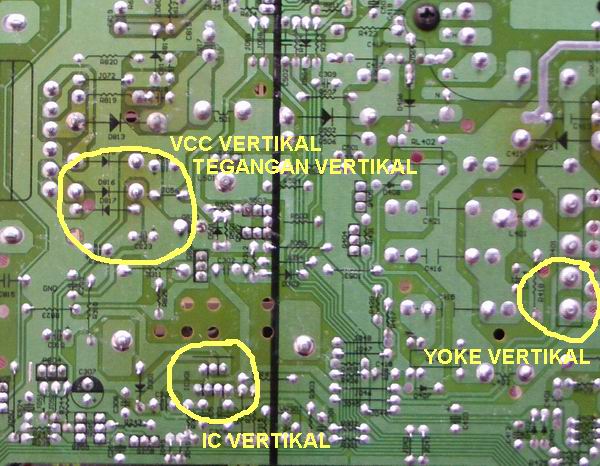

Berikut ini Wujud dan bagian- bagian Blok VERTIKAL ( Monitor Advance Hitam 15" ) :




Di bawah ini adalah bagan PCB Blok VERTIKAL (Monitor Advance 15 hitam)



Berlanjut ke Trouble Shooting Rangkaian VERTIKAL ........
